【ABB低压】继电器的电符号和触点形式是什么？
文章来源:未知时间:2019-11-21 点击数:

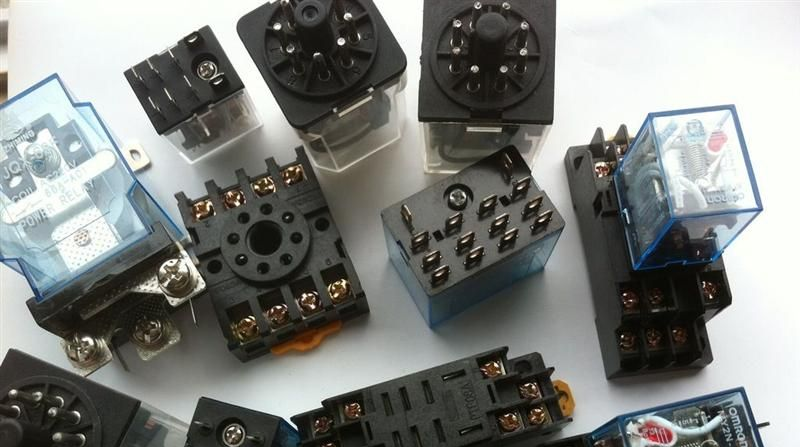

继电器线圈在电源电路连用一个长方框符号表达，假如继电器有2个线圈，就画2个并排的长框架。另外在长框架内或长方框旁标出来继电器的字母符号“J”。
继电器的触点有二种表达方式：一种是把他们立即画在长框架一侧，这类表示法比较形象化。另一种是依照电源电路联接的必须，把每个触点各自画到分别的控制回路中，一般 在同一继电器的触点与线圈旁各自标明上同样的字母符号，并将触点组编上手机号码，以表差别。

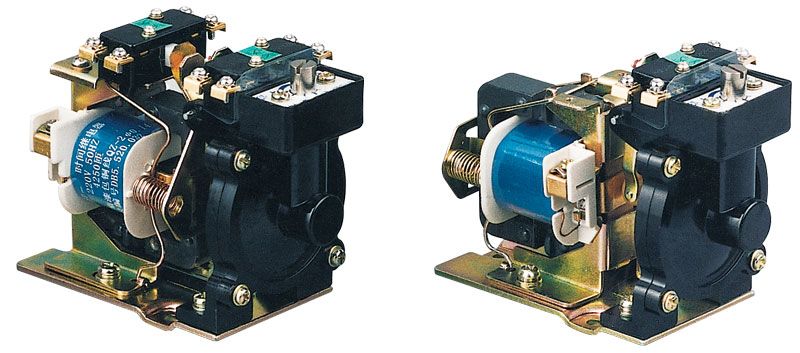

继电器的触点有三种基础方式：
1、动合型（H型）线圈不插电时两触点是断开的，插电后，2个触点就闭合。以合字的拼音字头“H”表达。
2、动断型（D型）线圈不插电时两触点是闭合的，插电后2个触点就断开。用断字的拼音字头“D”表达。
3、变换型（Z型）它是触点组型。这类触点组现有三个触点，即正中间是动触点，左右各一个静触点。线圈不插电时，动触点和在其中一个静触点断开和另一个闭合，线圈插电后，动触点就挪动，使原先断开的成闭合，原先闭合的成断开情况，做到变换的目地。那样的触点组称之为变换触点。用“转”字的拼音字头“z”表达。
