【湖南接触器】接触器的四点基本常识,你真正了
文章来源:未知时间:2020-06-18 点击数:
毫不夸张的说：接触器是目前为止电力作业中使用频率最高的电气元件了，接触器不仅是电控柜，配电柜的有效组成部分，在电力控制中更是举足轻重！
做电工不能不知道的：接触器的基本原理和应用！纯干货！接触器的使用几乎奠定了电工技术的基础，正确了解和使用接触器是每一个电力作业人员的必备技能，关于接触器的四点基本常识，你真正了解吗？
我们以交流接触器为例分析，直流接触器的原理类似。

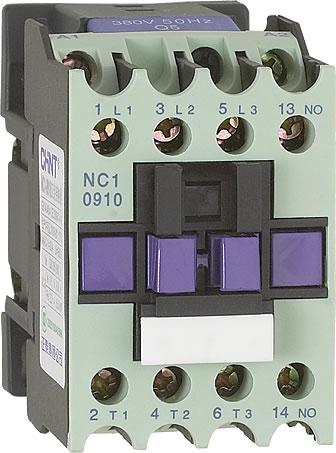

一，交流接触器的基本结构。
接触器一般都是由接触器电磁机构，触点系统，灭弧装置，弹簧机构，支架和底座等等元件构成，对电力作业人员而言，我们最主要使用的就是：交流接触器的线圈+接触器的触点系统。
交流接触器的触点可以分为主触点和辅助触点，主触点为常开点应用在主回路中，辅助触点配合着接触器线圈应用在控制回路中，间接通过控制接触器的线圈来控制电路的运行。

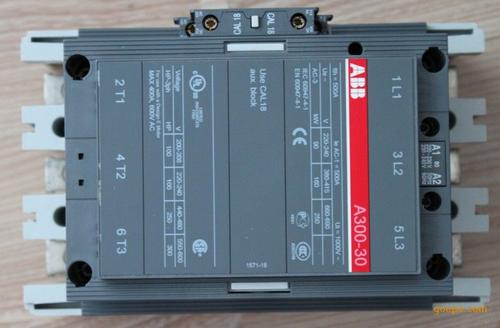

做电工不能不知道的：接触器的基本原理和应用！纯干货！二，交流接触器功能。
交流接触器的基本功能：交流接触器得电后，主触点闭合，接通电路，辅助触点中常开点闭合，常闭点断开，来使电路产生一定的动态变化，控制电路的正常运行。
三，主触点和辅助触点的作用和用途。
1，主触点作用。
主触点串联在主回路中（多为电机）接通或者断开电路，达到控制电路（电机运行的目的），主触点作用比较简单。
2，辅助触点作用。辅助触点一般有三个作用：
（1）形成自锁回路。自锁回路是电力控制中必不可少也是应用最广泛的基本电路，如图所示：
做电工不能不知道的：接触器的基本原理和应用！纯干货！当按下启动按钮SB2，交流接触器KM线圈得电吸合，相应的主回路中交流接触器主触点KM闭合接通电路，辅助常开触点闭合，形成自锁，确保启动按钮SB2松开后，电路仍然自保持工作。
实际应用中：自锁电路用的是接触器的常开触点，和启动按钮并联。
（2）形成互锁回路。
接触器互锁电路也是应用相当广泛的基本电路，互锁原理如图所示：
做电工不能不知道的：接触器的基本原理和应用！纯干货！交流接触器KM1的常闭触点串联在交流接触器KM2线圈回路中，相应的，交流接触器KM2的常闭触点也串联在交流接触器KM1线圈回路中，说白了，这两个交流接触器不能同时工作。
实际应用中：接触器的互锁电路中，使用的是接触器的常闭点，和互锁的接触器线圈串联。
（3）进行电路的信号传递。
一般情况下可以通过接触器的辅助常开点或者常闭点进行开关量的信号传递。举个最简单的例子：接触器控制电动机运行，电动机的停止和运行信号！
一般情况下，我们用接触器的常开点作为电动机运行信号动作指示，常闭点作为电动机停止信号指示。正常情况下，电动机处于待机状态，接触器常闭点用来接通停止指示灯信号，告诉我们电机在停止位置，当电机运行时候，接触器吸合，常开点闭合，常闭点断开，相应的“停止”指示回路断电，“运行”指示回路导通，此时传递出的信号为：停止指示灯灭，运行指示灯亮。
做电工不能不知道的：接触器的基本原理和应用！纯干货！四，接触器使用注意事项：
1，分清接触器的电源电压，正确接电源。最常用的接触器电源为：AC220V，DC220V，AC380V等等电压等级。接线过程要看清楚，否则容易烧坏接触器。
2，接触器压接导线时要压紧，接触牢靠，不要压到线皮或者似接非接，这是工作中经常性出现的故障点。
3，交流接触器使用过程中一定要分清楚自锁点，互锁点和信号传递的点，不要混用或者接反！
做电工不能不知道的：接触器的基本原理和应用！纯干货！掌握接触器的基本常识，是每一个电气人必备的生活技能，虽然是基础，但是却是最重要的！说的不恰当的地方还请师傅们及时斧正，感谢！欢迎关注，一起交流学习电气电工知识
