【直流接触器】交流接触器线圈通入的是交流电
文章来源:未知时间:2020-08-13 点击数:
有人问，如果误将交流接触器线圈接入等电压直流电，或者将直流接触器线圈误接入等电压交流电，会怎样？
咱们先来了解交流接触器和直流接触器的不同之处。

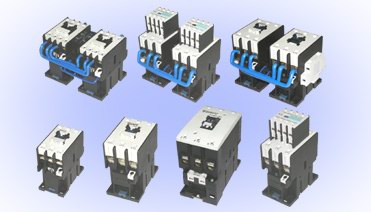

直流接触器
交流接触器
1，铁芯结构不同。
交流接触器线圈通入的是交流电，会产生涡流，所以交流接触器铁芯是由相互绝缘的硅钢片叠装而成。而且50HZ交流电，每秒会100次过零点，零点是没有电流的，所以为了解决零点没有吸合力的问题在电磁铁芯上加有短路环。交流接触器铁芯一般为E型。
土电工：交流接触器接直流电，直流接触器接交流电，什么后果
交流接触器铁芯
直流接触器线圈通入的是直流电，所以没有涡流和过零点的情况，所以铁芯由整块软钢制成的，一般为U型。
2，线圈匝数不一样。
交流接触器线圈匝数少，线径粗，电流大。直流接触器线圈细长，匝数特别多。
3，可操作频率不同。
交流接触器启动电流大，操作频率最高为600次/小时。直流接触器操作频率可高达2000次/小时。
4，触点灭弧装置不同：交流接触器采用栅片灭弧装置，直流接触器则采用磁吹灭弧装置。
根据以上不同，可以分析出：
交流接触器线圈接入直流电时：没有了感抗，线圈变为纯电阻负载，线圈匝数少，电阻较小，电流会很大，使线圈发热烧坏。
直流接触器线圈接入交流电时：由于线圈细长，匝数多，电阻大，无法吸合，或者时合时放。
