【直流接触器】直流接触器的组成是什么?
文章来源:未知时间:2020-09-16 点击数:
刚才我们认识了直流接触器的工作原理，那么现在就来认识一下直流接触器的组成是什么？
直流接触器是指用在直流回路中的一种接触器，主要用来控制直流电路(主电路、控制电路和励磁电路等)。直流接触器的铁芯与交流接触器不同，它没有涡流的存在，因此一般用软钢或工业纯铁制成圆形。由于直流接触器的吸引线圈通以直流,所以没有冲击的启动电流，也不会产生铁芯猛烈撞击现象,因而它的寿命长，适用于频繁启停的场合。交、直流接触器的选用可根据线路的工作电压和电流查电器产品目录。直流接触器主要由电磁系统、触头系统和灭弧装置三部分组成，其结构如图所示。
图直流接触器的结构图
1-静触头；2-动触头；3-接线柱；4-线圈；5-铁心；6-衔铁；7-辅助触头；8-反作用弹簧；9-底板
直流接触器里头的线圈设计，在开启电源的后，电流通过线圈，进行磁场的生成。让静铁心富含电流磁铁吸力，带动铁心，完成触点作用。如果经常关闭触点，呈现断开状态，常使用的话，触点为闭合状态，两者是相互连接的。当我们关闭电源之后，线圈通过电流作用所产生的磁铁吸力会消失掉，常开的触点将会切断。
1.直流接触器的选择，需要根据所需的电流类型和负载的重量来决定，同时直流接触器中的主要触头，电流需要进行相应的计算公式来得出，如果所选择的接触器产品操作过于复杂，需要反复转动，则主触头的电流大小需要降一级。
2.直流接触器内的线圈电压和主触头电压不能相等，如果使用较少电器产品，布线较为简单，可以使用22020V的额定电压。如果布线较为复杂，较多电器同时使用，使用时间长，可以选择110V的线圈接触器。
3.直流接触器操作的频次，也是断通的次数，因此如果电流量较大，会导致产品的接触头发热。

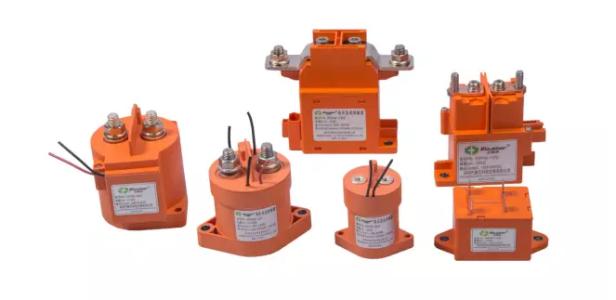

该接触器采用模块化设计，可以以最少的零件组装出顾客所需要的触点路数以及客户所需要的触点形式(常开，常闭和转换);该系列产品触点开断电压高，并采用横吹磁场灭弧，最高开断电压可达到220VDC.产品适用于程控电源或不间断电源系统，叉车，电动车，工程机械系统。如果所需要的电流要求过高，需要选择更大一级的直流接触器，可以在产品的名牌上，查看产品的额定电压，再来购买相应的接触器产品。
