【接触器】接触器和继电器到底有什么区别呢?
文章来源:未知时间:2020-11-04 点击数:
一、我们初步的了解一下什么是接触器！！
接触器分为AC交流接触器和DC直流接触器两种，它用于配电系统中，可以进行远距离控制和频繁操作交直流电路，利用线圈流过电流产生磁场，使触头闭合，从而达到控制负载的元器件。接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、成本低廉、维修简便等优点。
二、接触器和继电器到底有什么区别呢？
其实接触器和继电器的工作原理是一样的。都是,当线圈通电时，静铁芯产生电磁吸力，使得动铁芯被吸合，主触点闭合，辅助常闭触点断开，辅助常开触点闭合，接通电源。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路。接触器主要作用是用来接通或断开主电路的，有灭弧功能。
三、我们来学习一下接触器的触点及作用！！！

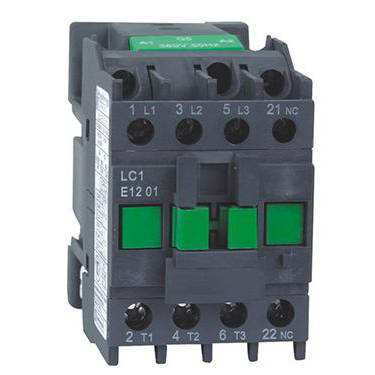

由上面两张图片可以得出接触器一共有12个触头，分别是A1、A2、T1、T2、T3、L1、L2、L3、两个NC、两个N0。由于型号不一样，接触器含有的辅助触头也会不一样，例如：D09-10只有一个常开，D09-01只有一个常闭，其他接触器的型号还需要根据厂家的选型手册来确定。
A1、A2为线圈的触头，当A1、A2得电后，线圈将会吸合。
T1、T2、T3、L1、L2、L3为A、B、C三相电源的触头，L1、L2、L3为进线触头，T1、T2、T3出线触头，当A1、A2得电后，线圈将会吸合，T1、T2、T3将会得电。

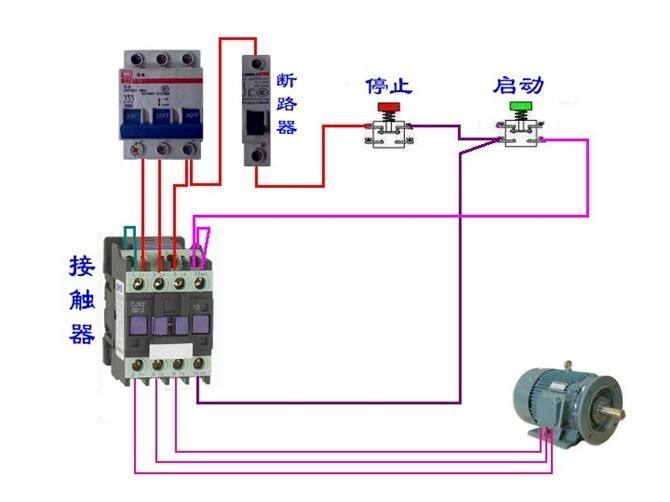

NC为常闭辅助触头，NO为常开辅助触头，当A1、A2得电后，线圈将会吸合，NC会打开而NO会闭合。下面我们看电路图能够清楚的看清楚NC、NO自锁的动作。
今天的内容到这里也告一段落了谢谢你们的观看，您的转发，评论，点赞是对我最大的支持，如果想学习更多的电气知识那就关注我吧！！我会不定时更新文章。谢谢大家支持！
