常用断路器的型号及参数怎么选择？
文章来源:未知时间:2022-04-06 点击数:
断路器是一种有安全保障的电气产品。当电路负载发生时，这种断路器可以自动切断电路，从而达到保护和保证的目的，避免后期埋下进一步的安全隐患。断路器的参数应该如何具体选择？对应的断路器的型号规格方面参考还有哪些呢？今天我们来谈谈断路器的参数选择，断路器的型号很多，对应的体积不太一样，适当的电路也有很大的不同，应该综合理解。
（1）按额定电流分：1、zhi2、3、4、5、6、10、16、16、20、25、32、40、50、60、63、100(A）。

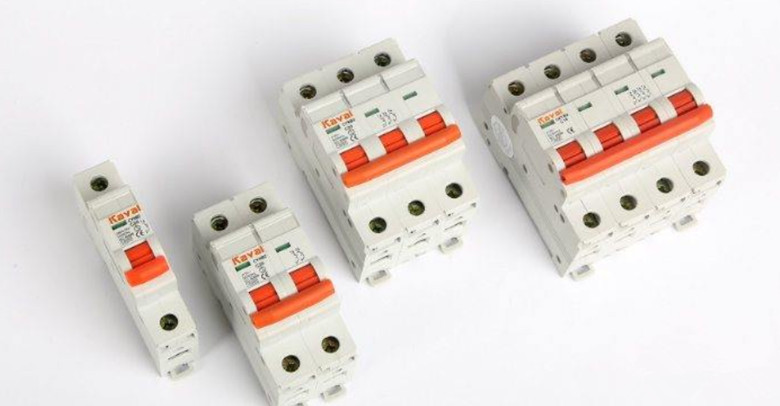

（2）按极数分:单极、二极、三极、四极;
（3）按脱扣形式分：C型(5ln~10ln)、D型(10ln~16ln)
每个公司的型号都不尽相同，一般说几极几A的就可以。

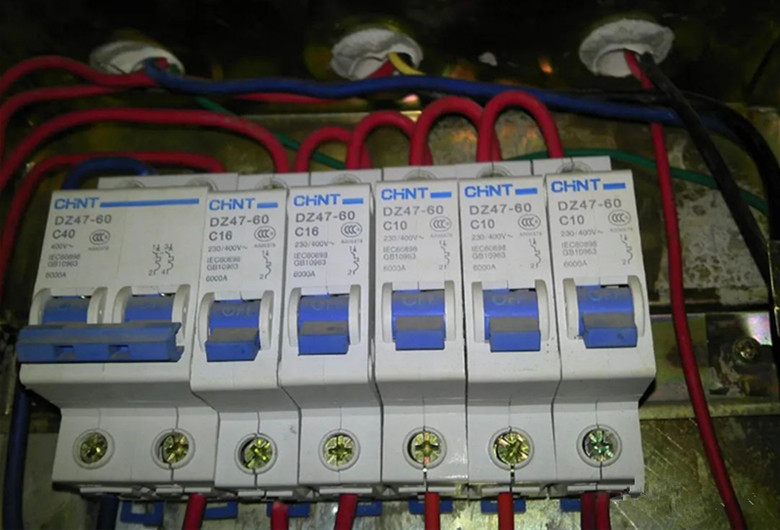

小型断路器常见的比较优秀的有：C65、C120、EA9、INT125等系列产品。
参数区别如下：
（1）N---分断能力，N为6000A，H为10000A，L为15kA。
（2）C---脱扣曲线，B为电子保护，C为配电保护，D为动力保护。
（3）20A---额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A。

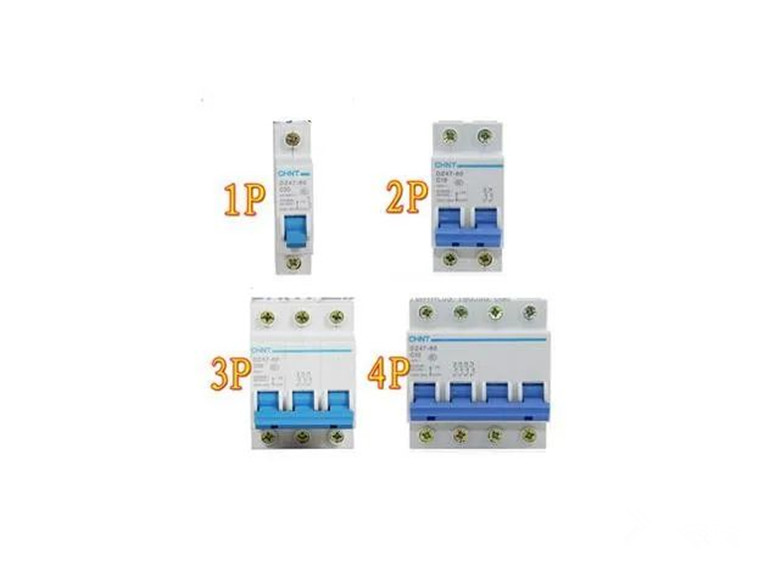

（4）2P---极数，有1、2、3、4极。
二、断路器的参数的选择
（1）一般选用原则
根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型，附件的种类和规格。
具体要求是：
1）断路器的额定工作电压≥线路额定电压；
2）断路器的额定短路通断能力≥线路计算负载电流；
3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；
4）线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；
5）断路器欠压脱扣器额定电压等于线路额定电压；
6）断路器的分励脱扣器额定电压等于控制电源电压；
7）电动传动机构的额定工作电压等于控制电源电压；
8）断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。
（2）采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。
（3）采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流(1.3Imax＋（n－1）In)。
(4)采用断路器作为配电变压器低压侧总开关时，其断路能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的固定电流一般为变压器的固定电流的6-10倍，过载保护的固定电流等于变压器的固定电流。
(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

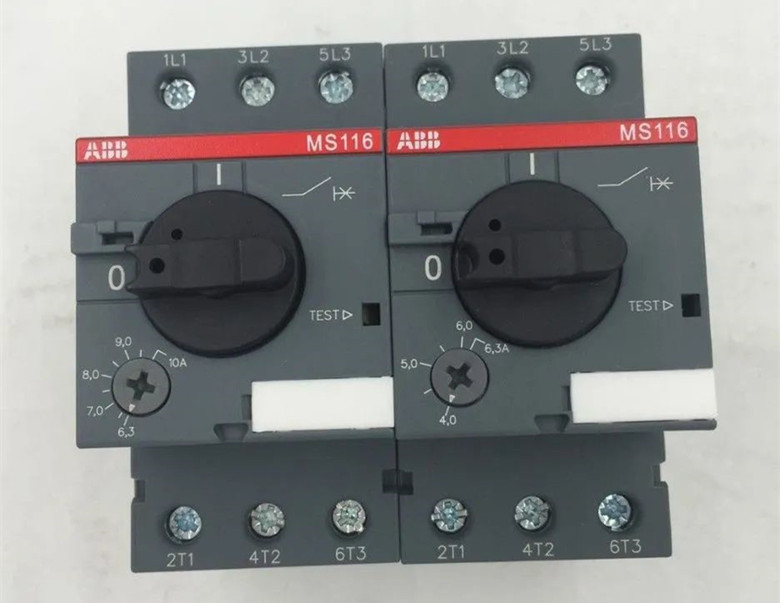

（2）电动机保护用断路器的选用
电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。后一类情况需考虑操作条件和电寿命。
电动机保护用断路器的选用原则为：长延时电流整定值等于电动机额定电流。暂态整定电流：对保护笼型电动机而言，暂态整定电流等于(8-15)倍电动机额定电流的值，取决于被保护电动机的型号、容量和启动条件；对保护绕线转子电动机而言，暂态整定电流等于(3-6)倍电动机额定电流的值，取决于被保护绕线转子电动机的型号、容量和启动条件。
6倍长延时电流整定值的可返回时间大于等于电动机实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15S中的某一档。

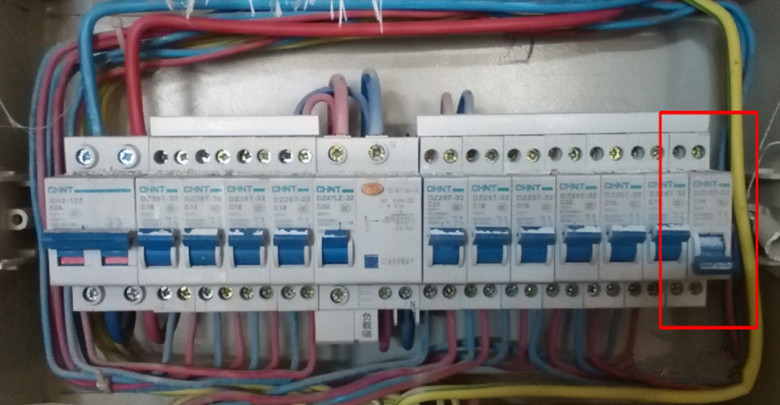

（3）导线保护断路器的选用

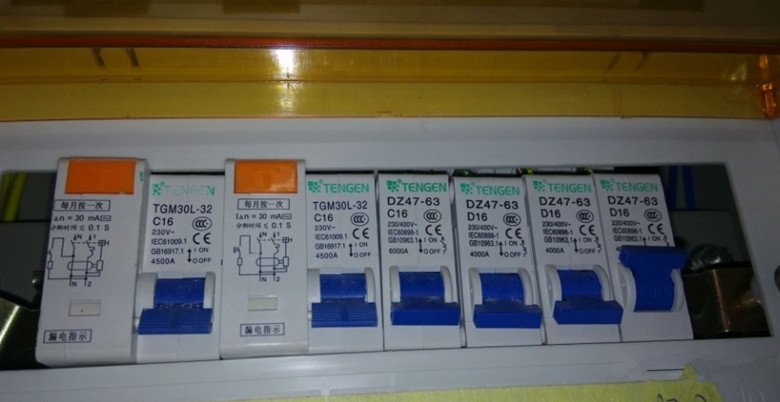

照明、生活用导线保护断路器，是指在生活建筑中用来保护配电系统的断路器，选用时应考虑：
1）长延时整定值小于等于线路计算负载电流。
2）瞬时动作整定值等于（6-20）倍线路计算负载电流。
