ABB塑壳断路器的特点及应用领域解析
文章来源:未知时间:2022-04-07 点击数:

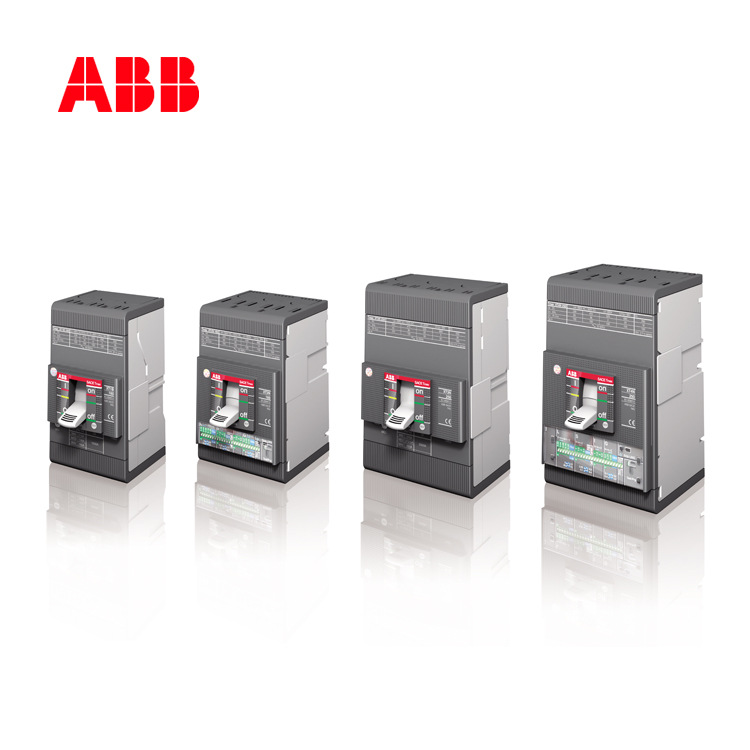

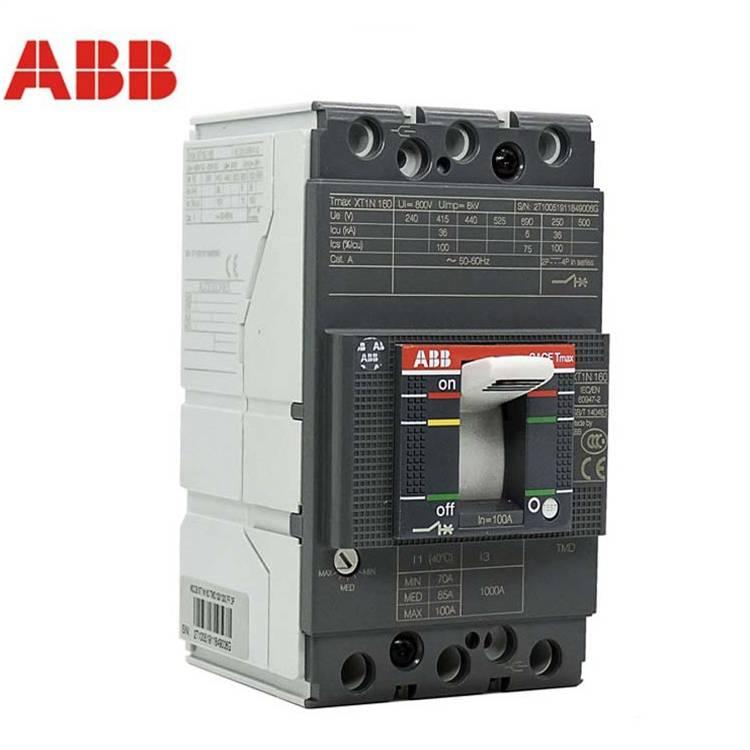

塑壳断路器也被称为装置式断路器ABB，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分离脱扣等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于因素，采用热磁式脱扣器的A类产品的市场占有率更高。 塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路
⑴额定电压
断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
(2)额定电流
接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流
脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线
过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压
欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压
分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu
应用领域
ABB塑壳断路器应用在工业和城市低压工厂，工作电流从1 - 1000A。它们安装在直流和交流配电柜中，用于电机保护（电机控制中心）、发电机保护、电容器保护和终端用户。ABB系列塑料外壳式断路器,是ABB公司采用国际设计、制造技术研究、开发的断路器之一。此款系列断路器的动、静触头杆(联结板)设计成平行状,充分利用线路短路电流尚未达到值前的电动斥力使动、静触头被斥开,限制电弧电流的增大,此外采用在静触头周边设置能在电弧灼热下放出气体的绝缘物,籍以吸收电弧能量、冷却电弧,使弧柱缩小并减弱电弧向后喷射的技术措施,同时使用具有电弧气体消游离的灭弧装置,使其飞弧距离做到零.
此系列断路器适用于交流50Hz（或60Hz），额定绝缘电压690V，额定电流12.5-1600A的电路中，用来分配电能，在正常条件下工作不频繁的闭合和断开之用，并在线路和设备过载、短路和欠电压时起到保护作用。
