技术数据 Go to: 标识 版本 技术参数 材料特性 规格和认证 商业数据 标识 类别 插芯 系列 Han E 版本 接线方式 螺钉接线 公母类型 公头 尺寸 6 B 带电线保护 是 针数 6 接地针 是 技术参数

浩亭产品系列

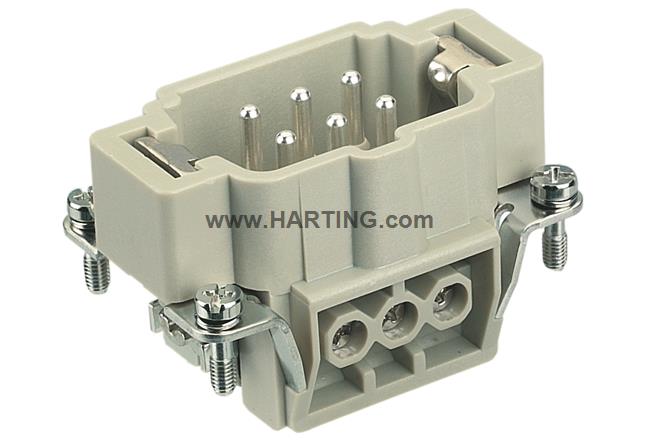

Han 6 E-STI-S

文章来源:未知时间:2019-07-01 点击数:


Go to:
  • 类别插芯

  • 系列Han E®

  • 接线方式螺钉接线

  • 公母类型公头

  • 尺寸6 B

  • 带电线保护是

  • 针数6

  • 接地针是

  • 导体截面积0.75 ... 2.5 mm²

  • 导体截面积AWG 18 ... AWG 14

  • 额定电流16 A

  • 额定电压500 V

  • 额定脉沖电压6 kV

  • 污染等级3

  • 额定电压符合UL600 V

  • 额定电压符合CSA600 V

  • 绝缘阻抗>1010 Ω

  • 接触电阻≤ 1 mΩ

  • 极限温度-40 ... +125 °C

  • 剥线长度7.5 mm

  • 拧紧力矩0.5 Nm

  • 插拔次数≥ 500

  • 材料(插芯)聚碳酸酯

  • 颜色(插芯)RAL 7032（卵石灰）

  • 材料（插针）铜合金

  • 表面（插针）镀银

  • 材料阻燃性等级符合 UL 94V-0

  • RoHS符合豁免标准

  • RoHS 豁免6c: 铜合金含铅量高达 4 %

  • ELV 状态符合豁免标准

  • China RoHS50

  • REACH 附件 XVII 物质无

  • REACH 附件 XIV 物质无

  • REACH SVHC 物质有

  • REACH SVHC 物质铅

  • 规格
    EN 60664-1
    IEC 61984

  • 认证DNV GL

  • UL / CSA
    UL 1977 ECBT2.E235076
    UL 2237 PVVA2.E318390
    CSA-C22.2 No. 182.3 PVVA8.E318390

  • 包装尺寸1

  • 净重47.4 g

  • 原产国德国

  • 欧洲海关关税号85366990

  • eCl@ss27440205 Contact insert for industrial connectors
