【直流接触器型号】辅助触点的功效自然是輔助
文章来源:未知时间:2020-03-16 点击数:
高新科技推动衣食住行，爱科技的年轻人陪你在高新科技的深海里無限畅游……
接触器是自动控制系统中普遍的电气元器件，常见于电机的操纵，那麼怎样在接触器上获得运作数据信号呢？

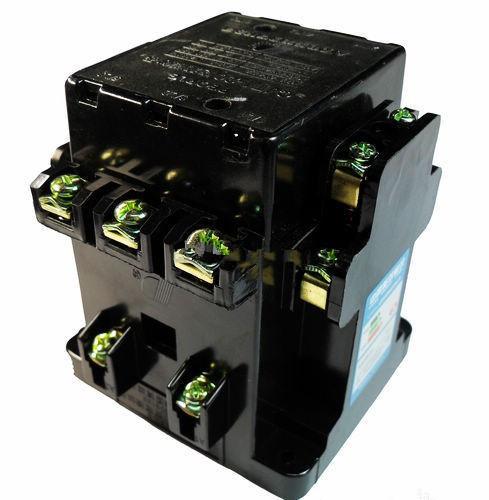

接触器结构
无论是沟通交流接触器還是直流电接触器，组织基础都同样，关键分成下列几类：
电磁感应结构
电磁感应结构事实上就是说人们接触器中的线圈一部分，这一是人们接触器的关键元器件，这一电磁感应结构由线圈，变压器铁芯，衔铁组成。
接触点结构
接触点结构是用于接入和断开路线应用的，能够 说成接触器的实行一部分，分主导接触点和辅助触点。
别的一部分
别的一部分包含灭弧结构，支撑架基座，还包含修复部位的弹黄等结构，用以輔助接触器的工作中。
接触器的原理
接触器的原理其实不是很难，运用了人们电磁铁原理，在我们接触器的线圈得电时，造成磁吸附力，将衔铁吸合，衔铁推动主接触点和辅助触点姿势，这就进行了接触器的工作中，当终止数据信号得出时，断开接触器的线圈工作电压，线圈跳停，丧失带磁，由弹黄将衔铁校准，断开了主接触点和辅助触点。

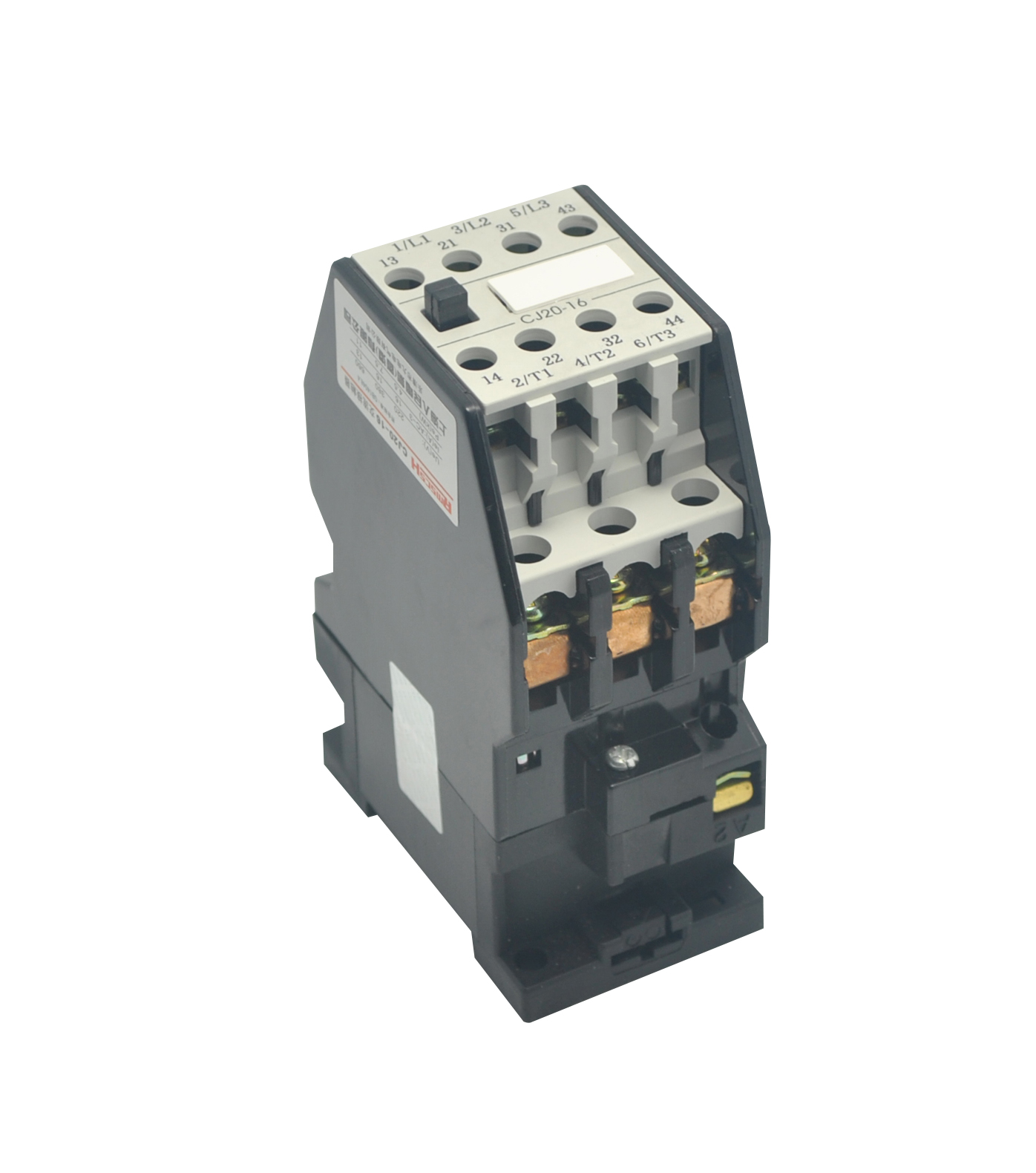

辅助触点的功效
辅助触点的功效自然是輔助接触器的运作的，辅助触点又分成常开点和常闭点，二者的功效又不尽相同。
常开触点
常见于接触器的锁紧，在我们起动按键合闭时，线圈就得电，而松掉时线圈就失去工作电压，那样，以便让起动按键松掉后线圈仍然吸和，这还要运用接触器本身的常开触点，串联到起动按键上，那样当线圈吸和时，常开触点通断合闭，那样起动按键松掉后，线圈仍然通断。
常闭点
常见于2个接触器的自锁互锁，若用2个接触器来操纵电机的正翻转时较多会应用自锁互锁作用，将2个接触器的常闭点，串连到另一个接触器的线圈控制回路中，那样就可以避免当电机正转或翻转时，操作失误按键造成2个接触器另外通断，造成电机毁坏。
运作情况意见反馈
辅助触点还有一个功效就是说反映机器设备的运行情况，当机器设备根据接触器操纵时，接触器吸合，意味着机器设备运作，这时候常开触点就通断，能够 意见反馈给PLC上下位机系统，做为机器设备运作的情况意见反馈点。常闭点能够 运用为机器设备终止情况的意见反馈点。
