770-10*
文章来源:未知时间:2019-07-10 点击数:
|

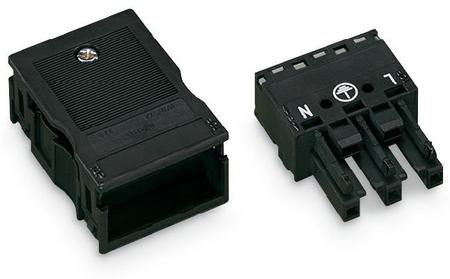

产品描述 |
插座; 不带护线盒; 3极; 通道间距：10mm / 0.394in; 100%防插错保护; 线缆直径8-11.5mm |
|
备注 |
Item description:
黑色定位销 A (L Erdung N)
注意:
应用于固定电气连接的所有连接器（用于照明的嵌入型、设备或者所有类型的PCB板以及配电柜）出厂时已经配备了锁定卡，以此保障插头和插座被安全锁定。附加的锁定卡仅应用于移动电气连接（插头/插座）。
所有WINSTA®部件均带有100%防插错保护：
a）防止不同极数的插头插座错插
b）防止插头插座反向接插
c）防止插头插座交错接插
d）防止仅接插1极
注意持续工作温度:
-35°C … +85°C
PVC电缆适用温度 ≤ 70°C（无卤素）
绝缘部分适用温度 ≤ 105°C
|
|
|
|
产品属性 |
|
名字 |
数值 |
单位 |
|
SAP包装类型 |
BOX |
|
|
额定电压 (III / 3) [V] |
250 |
V |
|
额定脉冲电压 (III / 3) [kV] |
4 |
kV |
|
额定电流 [A] |
25 |
A |
|
Legend (ratings) |
(III / 3) ≙ Overvoltage category III / Pollution degree 3 |
|
|
电位总数量 |
3 |
|
|
连接类型 |
直插型笼式弹簧连接技术 |
|
|
Number of connection points (connection type) |
2 |
|
|
Actuation type |
Operating tool |
|
|
额定导线截面积 |
4 mm² / 12 AWG |
|
|
单股导线 |
0.5 … 4 mm² / 20 … 12 AWG |
|
|
单股导线，可直接插拔 |
1.5 … 4 mm² / 16 … 12 AWG |
|
|
多股导线，可连接 |
0.5 … 2.5 mm² / 20 … 14 AWG |
|
|
细多股导线 |
0.5 … 4 mm² / 20 … 12 AWG |
|
|
细多股导线，加有带绝缘护套的冷压接头 |
0.25 … 1.5 mm² / 20 … 16 AWG |
|
|
细多股导线，加有不带绝缘护套的冷压接头 |
0.25 … 2.5 mm² / 20 … 14 AWG |
|
|
细多股导线（min），加有带绝缘护套的冷压接头，适于插线式接线单元 |
1.5 mm² / 16 AWG |
|
|
剥线长度 1 |
9 mm / 0.35 in |
|
|
Connectable sheathed cable diameter |
8 … 11.5 mm |
|
|
通道间距 |
10 mm (0.394 in) |
|
|
宽度 |
34.6 mm / 1.362 in |
|
|
高度 |
15 mm / 0.591 Inch |
|
|
长度 |
75.9 mm / 2.988 in |
|
|
定位销 |
A |
|
|
极数 |
3 |
|
|
连接器的插入力 |
约20…70 N (取决于极数) |
|
|
连接器的保持力 |
若解锁: > 80N |
|
|
连接器的拔出力 |
若解锁：约20…70 N（取决于极数） |
|
|
Contact type (pluggable connector) |
Female connector/socket |
|
|
Connector connection type |
for conductors |
|
|
Mismating protection |
1 |
|
|
连接点总数量 |
6 |
|
|
标记 |
L ⏚ N |
|
|
防护等级 |
IP 2xC |
|
|
Potential marking |
L ⏚ N |
|
|
颜色 |
black |
|
|
绝缘材料 |
尼龙66 ( PA 66 ) |
|
|
可燃性等级，按照UL 94 |
V0 |
|
|
夹持弹簧材料 |
镍铬弹簧钢(CrNi) |
|
|
触点材质 |
铜或铜合金，表面处理 |
|
|
燃烧负荷 [MJ] |
0.421 |
MJ |
|
RoHS认证 |
1 |
|
|
Strain relief color |
black |
|
|
重量 [g] |
19.522 |
g |
|
Ambient temperature (operation) |
-35 … 85 °C |
|
|
处理温度 |
-5°C ... +40°C |
|
|
