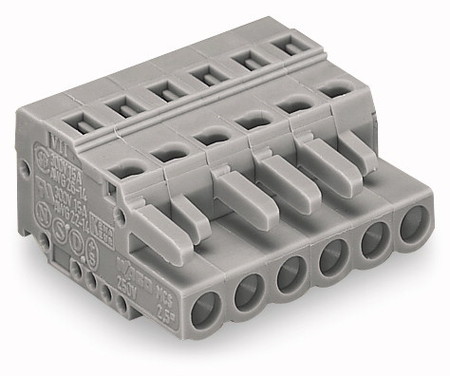

231-10*/026-000
文章来源:未知时间:2019-07-10 点击数:
|
名字 |
數值 |
單位 |
|
SAP 的包裝類型 |
BOX |
|
|
額定值按 1 |
IEC/EN 60664-1 |
|
|
額定電壓 (III / 3) [V] |
320 |
V |
|
額定抑制電壓 (III / 3) [kV] |
4 |
kV |
|
額定電壓 (III / 2) [V] |
320 |
V |
|
額定抑制電壓 (III / 2) [kV] |
4 |
kV |
|
額定電壓 (II / 2) [V] |
630 |
V |
|
額定抑制電壓 (II / 2) [kV] |
4 |
kV |
|
額定電流 [A] |
16 |
A |
|
Legend (ratings) |
(III / 2) ≙ Overvoltage category III / Pollution degree 2 |
|
|
Approvals per |
UL 1059 |
|
|
Rated voltage UL (Use Group B) [V] |
300 |
V |
|
Rated current UL (Use Group B) [A] |
15 |
A |
|
Rated voltage UL (Use Group D) [V] |
300 |
V |
|
Rated current UL (Use Group D) [A] |
10 |
A |
|
Rated voltage CSA (Use Group B) [V] |
300 |
V |
|
Rated current CSA (Use Group B) [A] |
15 |
A |
|
Rated voltage CSA (Use Group D) [V] |
300 |
V |
|
Rated current CSA (Use Group D) [A] |
10 |
A |
|
總電位數 |
2 |
|
|
該產品上單個連接對象數量 |
1 |
|
|
層次的數量 |
1 |
|
|
連接技術 |
CAGE CLAMP® |
|
|
Number of connection points (connection type) |
1 |
|
|
Actuation type |
Operating tool |
|
|
單芯規格 |
0.08 … 2.5 mm² / 28 … 12 AWG |
|
|
細多芯 |
0.08 … 2.5 mm² / 28 … 12 AWG |
|
|
細多芯（帶壓接端子） |
0.25 … 1.5 mm² / … |
|
|
細多芯（未帶壓接端子） |
0.25 … 2.5 mm² / … |
|
|
剝離長度 |
8 … 9 mm / 0.31 … 0.35 in |
|
|
針距 |
5 mm (0.197 in) |
|
|
寬度 |
11.5 mm / 0.453 in |
|
|
高度 |
14.3 mm / 0.563 Inch |
|
|
長度 |
26.45 mm / 1.041 in |
|
|
極數 |
2 |
|
|
Contact type (pluggable connector) |
Female connector/socket |
|
|
Connector connection type |
for conductors |
|
|
總連接點數 |
2 |
|
|
顏色 |
gray |
|
|
材料組 |
I |
|
|
絕緣材料 |
聚醯胺 66 (PA 66) |
|
|
可燃性等級依照 UL 94 |
V0 |
|
|
夾持彈簧材料 |
鉻鎳彈簧鋼片 (CrNi) |
|
|
觸點材質 |
銅合金 |
|
|
接觸電鍍 |
鍍鋅 |
|
|
火災負載 [MJ] |
0.057 |
MJ |
|
符合 RoHS |
1 |
|
|
重量 [g] |
3.775 |
g |
|
限制溫度範圍 |
-60 … 85 C
|
