250-20*（2..24）
文章来源:未知时间:2019-07-10 点击数:
|
產品編號 |
250-205   |
GTIN / EAN |
4044918648448 |
|
目錄 |
1 件 |
訂單單位 |
件 |
|
訂單數量 |
|
訂購數量增加 |
(60, 120, 180, 240, ...) |
|
客戶編號 |
|
海關稅號 |
85369010000 |
|
原產國關稅 |
CH |
可用 |
- |
|
定價 |
依照請求 |
淨價 |
依照請求 |
|
可用性 |
依照請求 |
註：有些產品可能您的當地 WAGO 公司不提供。
註：請注意，購物車中已訂購的數量已被四捨五入到 PU (SPU)。
|
描述 |

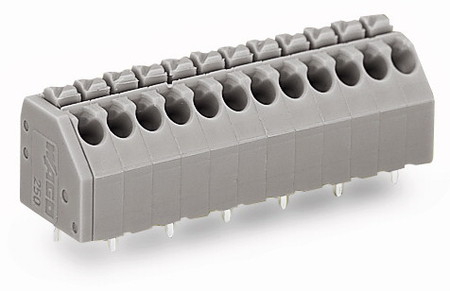

PCB terminal block; Push-button; 1.5 mm²; Pin spacing 3.5 mm; 5-pole; Push-in CAGE CLAMP® |
|
備註 |
Item description:
-
帶推壓鍵的緊湊型接線端子排
-
單芯、細多芯導線之簡易插入式接線端子台
-
通過推壓鍵接線/取下細多芯導線
-
45° 導線入口角提供容易節省空間的接線
-
自訂顏色組合
-
依照請求 ，也可以提供帶有隔板的接線端子排
|
|
|
|
產品屬性 |
|
名字 |
數值 |
單位 |
|
SAP 的包裝類型 |
BOX |
|
|
額定值按 1 |
IEC/EN 60664-1 |
|
|
額定電壓 (III / 3) [V] |
250 |
V |
|
額定抑制電壓 (III / 3) [kV] |
4 |
kV |
|
額定電壓 (III / 2) [V] |
320 |
V |
|
額定抑制電壓 (III / 2) [kV] |
4 |
kV |
|
額定電壓 (II / 2) [V] |
630 |
V |
|
額定抑制電壓 (II / 2) [kV] |
4 |
kV |
|
額定電流 [A] |
8 |
A |
|
Legend (ratings) |
(III / 2) ≙ Overvoltage category III / Pollution degree 2 |
|
|
Approvals per |
UL 1059 |
|
|
Rated voltage UL (Use Group B) [V] |
300 |
V |
|
Rated current UL (Use Group B) [A] |
5 |
A |
|
Rated voltage UL (Use Group D) [V] |
300 |
V |
|
Rated current UL (Use Group D) [A] |
5 |
A |
|
Rated voltage CSA (Use Group B) [V] |
300 |
V |
|
Rated current CSA (Use Group B) [A] |
10 |
A |
|
Rated voltage CSA (Use Group D) [V] |
300 |
V |
|
Rated current CSA (Use Group D) [A] |
10 |
A |
|
總電位數 |
5 |
|
|
該產品上單個連接對象數量 |
1 |
|
|
層次的數量 |
1 |
|
|
連接技術 |
Push-in CAGE CLAMP® |
|
|
Number of connection points (connection type) |
1 |
|
|
Actuation type |
Operating lever |
|
|
單芯規格 |
0.2 … 1.5 mm² / 24 … 16 AWG |
|
|
細多芯 |
0.2 … 1.5 mm² / 24 … 16 AWG |
|
|
細多芯（帶壓接端子） |
0.25 … 1 mm² / … |
|
|
細多芯（未帶壓接端子） |
0.25 … 1 mm² / … |
|
|
剝離長度 |
8.5 … 9.5 mm / 0.33 … 0.37 in |
|
|
至 PCB 的導線進入角度 [°] |
45 |
° |
|
針距 |
3.5 mm (0.138 in) |
|
|
寬度 |
19 mm / 0.748 in |
|
|
高度 |
16.7 mm / 0.657 Inch |
|
|
高度從表面 |
13.1 mm / 0.516 Inch |
|
|
長度 |
12 mm / 0.472 in |
|
|
極數 |
5 |
|
|
Solder pin arrangement |
over the entire terminal strip, staggered |
|
|
焊針長度 [mm] |
3.6 |
mm |
|
焊針尺寸 |
0.4 x 0.75 mm |
|
|
鑽孔公差 [mm] |
1.1(+ 0.1) |
mm |
|
PCB contact |
THT |
|
|
總連接點數 |
5 |
|
|
Number of solder pins per potential |
1 |
|
|
顏色 |
gray |
|
|
材料組 |
I |
|
|
絕緣材料 |
聚醯胺 46 (PA 46) |
|
|
可燃性等級依照 UL 94 |
V0 |
|
|
夾持彈簧材料 |
銅合金 |
|
|
接觸電鍍 |
鍍鋅 |
|
|
火災負載 [MJ] |
0.056 |
MJ |
|
符合 RoHS |
1 |
|
|
重量 [g] |
2.519 |
g |
|
限制溫度範圍 |
-60 … 105 C |
|
