某地铁工程智能配电监控项目
文章来源:未知时间:2019-07-12 点击数:
项目概况
此项目包括四号线、五号线的车站、车辆段、主变电所等，共有23个站。
该项目要求各站实现变配电自动化，实现“四遥”功能，并且满足各站分散控制和总站集中控制的要求
• 实现对变电所进线、母线分段、三级负荷总断路器、环控电控馈线和其它低压馈出回路的监控
• 实现进线、母线分段、三级负荷总断路器间的联锁
• 实现对进线、母线分段、三级负荷总开关、环控电控等大容量馈出回路的遥控、遥测、遥信、遥调，以及对其它馈出回路设置遥测、遥信功能
解决方案

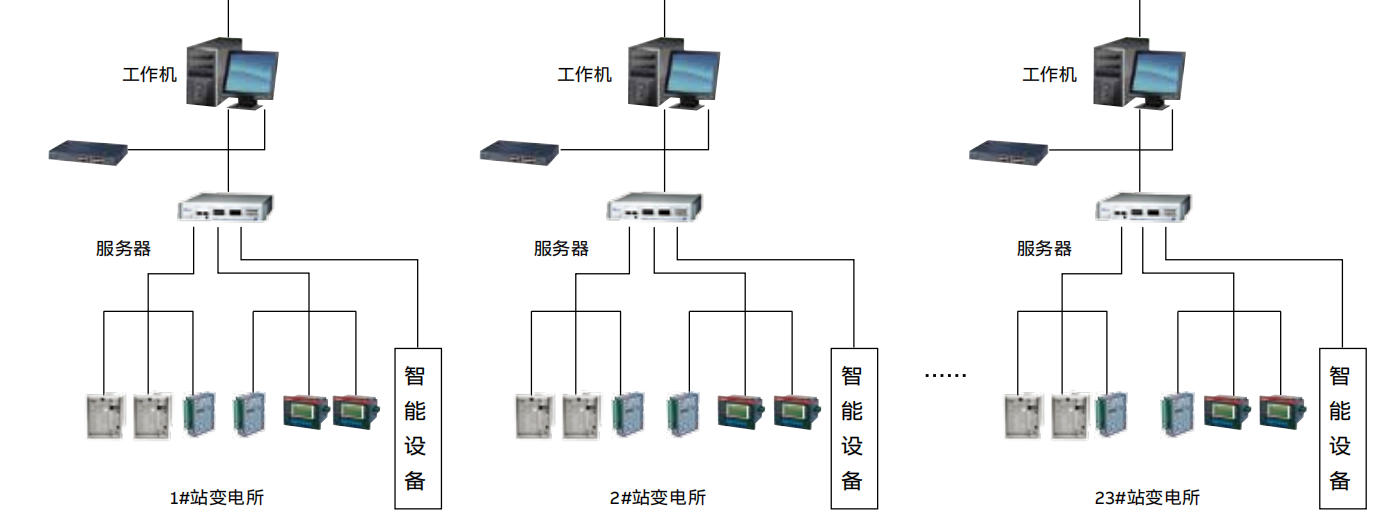

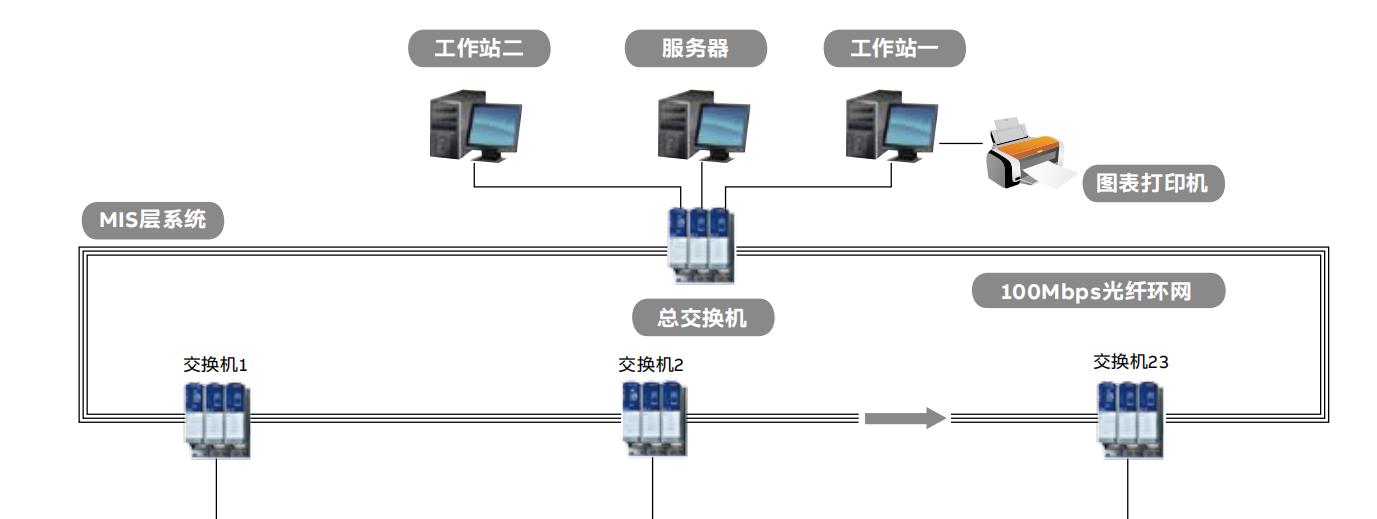

ABB智能配电监控系统对所有车站的供电系统进行全面有效的监控和管理。
设备清单：
• 78个PMC916plus电力监控装置：用于主进线线路电力监控和分析
• 210个EM电力监控装置：用于母联和框架开关馈电回路
• 398个RSI32多回路遥信装置：用于低压各馈电回路开关的状态测量
• 529个RCU16多回路遥控装置：用于低压各馈电回路开关遥控分、合闸
