1.变压器铁芯构造不一样。
交流接触器线圈进入的是交流电流，会造成涡旋，因此交流接触器变压器铁芯是由互相绝缘层的铁氧体磁芯叠装而成。并且50HZ交流电流，每秒钟会100次过零点，零点是沒有电流量的，因此以便处理零点沒有吸合力的难题在电磁线圈芯上加上短路故障环。交流接触器变压器铁芯一般为E型。
直流接触器线圈进入的是交流电，因此沒有涡旋和过零点的状况，因此变压器铁芯由一整块软钢制成的，一般为U型。
2.线圈线圈匝数不一样。
交流接触器线圈线圈匝数少，电缆线径粗，电流量大。直流接触器线圈长细，线圈匝数非常多。
3.可实际操作頻率不一样。
交流接触器起动电流量大，实际操作頻率最大为600次/钟头。直流接触器实际操作頻率可达到2000次/钟头。
4.接触点灭弧设备不一样：交流接触器选用栅片灭弧设备，直流接触器则选用磁吹灭弧设备。
因此依据之上不一样，能够剖析出：
1交流接触器线圈连接交流电时：没了感抗，线圈变成纯电阻负荷，线圈线圈匝数少，电阻器较小，电流量会挺大，使线圈发烫烧毁。
2直流接触器线圈连接交流电流时：因为线圈长细，线圈匝数多，电阻器大，没法吸合，或是时合时放。
电焊工对交流接触器常开和常闭的正确认识：
电焊工界最普遍的2个词语便是：常开、常闭。学习电工，通常就是以这两个最基本的词语刚开始的。
很多人通常那样表述：常开便是一般状况下是断掉情况，线圈未得电的状况下是断掉的。常闭便是一般状况下是开断情况，线圈未得电的状况下是合闭的。
交流接触器和直流接触器的差别

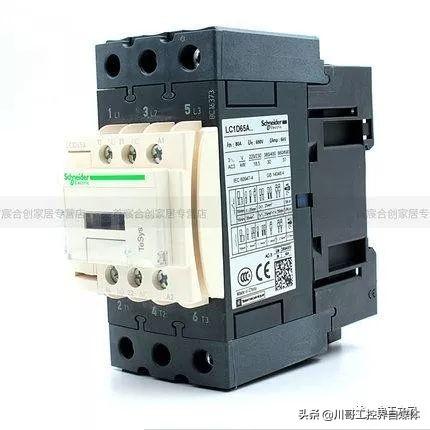

交流接触器1、3、5接三相电源，（主电源电路一部分）2、4、6接三相电机
A1、A2是这一接触器的线圈，收到控制回路里边去，根据操纵这一接触器的线圈（A1、A2）来完成控制回路一部分的电动机（以小控大）。
13、14表达这一接触器的辅助触点，NO表达为常开，也就是没接电源的状况下13、14是断掉的，接电源后13、14是合闭的。放到控制回路一部分用来源于锁（串联在起动按键上），做到持续运作的目地。
常开：英文字母标志NO，是英文单词NormalOpen的简称，Normal：一切正常的、一般的、平常的意思。Open：拉开的，开了的。
NormalOpen从字面表述确实是一般状况下断开的意思。在电气元器件不姿势时是断掉的的含意，例如接触器、汽车继电器不吸合、按键不按住的情况下是断掉的。一旦接触器、汽车继电器吸合、按键按住，它便会变成合闭情况。
常闭：英文字母标志NC，NormalClose简称，Close是关、关掉的含意。
NormalClose应了解为电气元器件不姿势时，这一接触点是合闭的。接触器不吸合、按键不按住，接触点合闭，一旦接触器吸合，按键按住，这一接触点就变成断掉。
