许多人问，假如误将交流接触器线圈连接等工作电压直流电，或是将直流接触器线圈误连接等工作电压交流电，会如何？
我们先来掌握交流接触器和直流接触器的不同点。

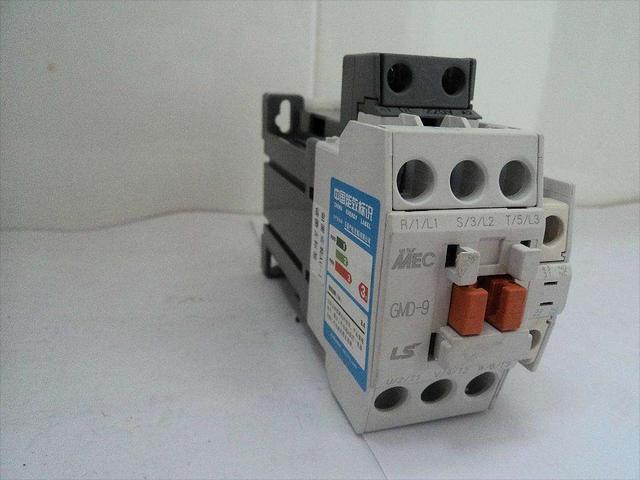

直流接触器
交流接触器
1，铁芯构造不一样。
交流接触器线圈进入的是交流电，会造成涡旋，因此交流接触器铁芯是由互相绝缘层的铁氧体磁芯叠装而成。并且50HZ交流电，每秒钟会100次过零点，零点是沒有电流量的，因此以便处理零点沒有吸协力的难题在电磁感应铁芯上加上短路故障环。交流接触器铁芯一般为E型。
土电焊工：交流接触器接直流电，直流接触器接交流电，哪些不良影响
交流接触器铁芯
直流接触器线圈进入的是直流电，因此沒有涡旋和过零点的状况，因此铁芯由一整块软钢制成的，一般为U型。
2，线圈线圈匝数不一样。
交流接触器线圈线圈匝数少，电缆线径粗，电流量大。直流接触器线圈长细，线圈匝数非常多。
3，可实际操作頻率不一样。
交流接触器起动电流量大，实际操作頻率最大为600次/钟头。直流接触器实际操作頻率可达到2000次/钟头。
4，接触点灭弧设备不一样：交流接触器选用栅片灭弧设备，直流接触器则选用磁吹灭弧设备。
依据之上不一样，能够剖析出：
交流接触器线圈连接直流电时：没了感抗，线圈变成纯电阻负荷，线圈线圈匝数少，电阻器较小，电流量会挺大，使线圈发烫烧毁。
直流接触器线圈连接交流电时：因为线圈长细，线圈匝数多，电阻器大，没法吸合，或是时合时放。零基础和入门电焊工的盆友可收看“土电焊工”栏目系列产品视频教学《土电工手把手带你电工入门》。形象化通俗易懂商品演习教学方式。可点一下下边联接直接进入。
