【湖南接触器】热继电器的接法是怎么样的？
文章来源:未知时间:2019-11-12 点击数:
热继电器有2组辅助触点，一组是常开，一组是常闭。人们再用热继电器开展电动机过压保护时，所应用的是常闭触点。另一组常开触点就能够作为常见故障提醒，不清楚你的指示灯是啥规格型号，要是把它串收到热继电器的常开触点就就行了。例如，220V的指示灯，它的路线是：开关电源（火）→热继电器的常开触点→指示灯→开关电源（零）。那样，当热继电器姿势时，常开触点合闭，路线接入，指示灯亮。先明确一下，你也是想要接触器控件指示灯，還是想要热继电器操纵指示灯？假如想要接触器操纵指示灯，你就太简洁明了了，取一开关电源（火）并在接触器的随意2个辅助触点（一常开、一常闭）上，随后常闭触点接信号灯、常开触点接绿灯，随后把两灯的另一根线并在开关电源（零）上可以了。假如是用热继电器操纵指示灯，有点儿不便，必须接触点增容，换句话说，热继电器操纵小接触器，随后接触器再操纵指示灯。

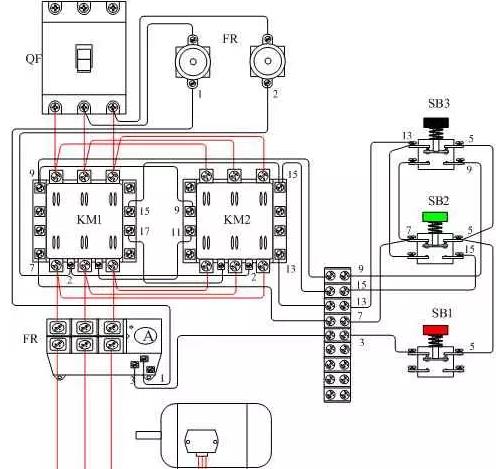

它是一个电机正反转的实际上接线方法。图中的FR就是说热继电器，从图中能够看得出，接电机的三相电（一般称之为一次回路或主回路）的三根线从接触器KM1、KM2下孔出去后，要收到热继电器的上边三个接线端子上，再从下边的三个接线端子找出收到电机上（也就是说热继电器的一次线是串在主回路中的。）
而热继电器的辅助触点（常开、常闭各一组）要依据必须来应用。在这一图中，是把热继电器FR的常闭辅助触点串连在操纵回路（二次回路）中；当电机的电流量超出热继电器的整定值一定時间时，热继电器的辅助触点就会姿势，断掉操纵开关电源，使接触器释放出来，进而断开主回路供电系统，维护电机。
或许，可以运用热继电器的常开辅助触点来操纵红绿灯或警报系统，当热继电器姿势时，发出信号警报。
